1、电源：额定电压220V额定频率50Hz；

2、功率：≤450VA。

3、腰椎牵引行程： 0～200mm，误差±10mm；

4、颈椎牵引行程： 0～700mm，误差±50mm；

5、腰椎牵引力： 0～990N，    ≤200时为±10%，或±10N取大值；>200时为±20%， 或±50N取小值；

6、颈椎牵引力： 0～300N，    ≤200时为±10%，或±10N取大值；  >200时为±20%， 或±50N取小值；

7、成角角度：-10°  ～+25°  （可调）误差±2°；

8、摇摆角度：-25°  ～+25°  （可调）误差±2°；

9、牵引总时间： 0～60min，误差为±30s；

10、牵引时间： 0～9min，   误差为±20s；

11、间歇时间： 0～99s，误差为±5s；12、加热温度：在20℃-60℃范围内（偏差±5℃），任意可调（热疗功能选

配）

13、安全载荷：牵引床170kg；颈牵座椅135kg。

14、质量：120kg



安装：

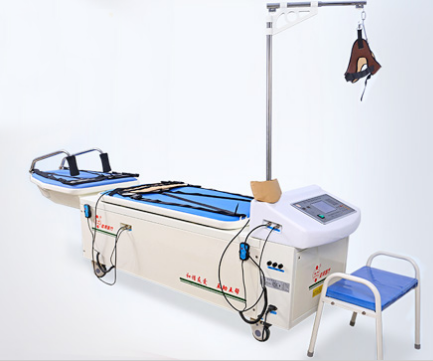

1、打开包装箱，将牵引床放置在平坦的地面上。安装好四个脚轮（13）。

2、带有颈椎牵引装置的牵引床，将颈牵立杆（4） （不能连同上部的支架一同旋转，防止钢丝绳扭曲）旋入操作台上的圆孔中，拧紧；调整好牵引支架（3）的方向，挂好颈椎牵引带（1）。

3、将电源线、急退控制手柄线、加热垫导线按床的标签提示分别接入相应的插口，再将腰椎牵引带（8）（9）固定在床面上。

4、将腋托（10）安装到摇摆床面（11）上。

5、将地线连接线可靠接地。

牵引床的设定操作：

1、 腰椎牵引程序设置及牵引操作

·按“电源开关”接通电源，此时床面会自动复位，如复位不完全，再按“急退”键，使床面完全复位，此时牵引床默认为腰椎自动牵引状态，面膜板上腰椎牵引指示灯亮。注：如接通电源后，设备发出报警声，按压“急退手柄”上面的“急退”键，手柄指示灯熄灭既可。。

·“设定”键按一次：牵引力反白显示，此时按数字（ 0—9）键可输入参数值（ 0-990N）。注：首次牵引时，力度不应过大，宜由小逐渐调大。

·“设定”键再按一次：牵引总时间反白显示，此时按数字（0—9）键可输入参数值(0- 60min)。

·“设定”键再按一次：牵引时间反白显示，此时按数字（ 0—9）键可输入参数值(0- 9min)。

·“设定”键再按一次：间歇时间反白显示，此时按数字（0—9）键可输入参数值（ 0-99S）。

·“设定”键再按一次：左旋角反白显示，此时按数字（ 0—9）键可输入参数值(0-25°)。

·“设定”键再按一次：右旋角反白显示，此时按数字（ 0—9）键可输入参数值(0-25°)。

·“设定”键再按一次：模式窗口数字闪动，再输入数字（1—8）键可选择相应的牵引模式。

·“设定”键再按一次：“病例储存”窗口数字闪动，再输入数字（1—20）。按“存储”键，当前的数据存储于相应的“病历号”中。此时屏幕上显示的内容是刚设定好的牵引数值。

注：

1）如果不需要左右旋转，当设定时需要在“左旋角和右旋角”窗口输入“00”。

2）左、右旋转角度既可设定成自动旋转（此时“左旋角和右旋角”窗口必须输入需要旋转角度的数值）；也可手动左右旋转（此时“左旋角和右旋角”窗口必须输入“00”  ），按“左”或“右”键既可。

3）上、下成角为手动操作，按“上”键或“下”键，形成“上”或“下”成角；必须在按“牵引”键之前完成“成角角度”，牵引开始后，设备进行自行锁定，不允许再操作。

·患者下肢朝向控制台仰卧或俯卧于床面上， 医生可根据病情而定， 然后将牵引带分别系紧病人的肋骨下缘及胯骨上缘，适当系紧，同时将腋托放到腋部，患者手持控制器，若有不适按“急退”键，即可迅速解除牵引力。

·如需热疗加热垫放到腰下，此时机器默认37℃，可再按“+”或“—”键，选取合适的温度；如不需热疗，按一次“热疗开关”键，热疗功能关闭。

·设定完毕后，按“牵引”键，牵引床进入自动工作状态。

·牵引力：当实际牵引力达到设定值时，自动停止牵引；当低于设定值的80%时，自动补偿。

·达到设定的总时间时，发出“滴……”的提示声，床面做合拢复位动作。（注：有可能不完全复位，那是为保护患者腹肌免受挤压而设置的固定程序。  ）

·解除牵引带， 关闭电源，在床上休息片刻离开。

·成角牵引时， 根据病人不同形体和腰椎生理有弧度后突或消失的程度， 手动按“上”  “下”键，首先调节至合适的成角角度，再进行“成角牵引”。（注：需要成角牵引时，必须在按“牵引”键之前，调整好“成角角度”，牵引过程中，设备不允许此操作。  ）



2、颈椎牵引程序设置及牵引操作

首先按一下“颈/腰椎”切换键， 将牵引切换到颈椎牵引功能上来， 面膜板上颈椎牵引指示灯亮。

·“设定”键按一次：牵引力反白显示，此时按数字（0—9）键，可输入参数值（ 0—300N）。注：首次牵引时，力度不应过大，宜由小逐渐调大。

·“设定”键再按一次：牵引总时间反白显示，此时按数字（0—9）键，可输入参数值(0—60min)。

·“设定”键再按一次：牵引时间反白显示，此时按数字（0—9）键，可输入参数值(1—9min)。

·“设定”键再按一次：间歇时间反白显示，此时按数字（0—9）键，可输入参数值(0—99s)。此时屏幕上显示的内容是刚设定好的牵引数值。

·患者遵医嘱坐在椅子上，手握控制器，拉下颈椎牵引带套于颈部，可通过调整患者的坐姿、坐椅的位置（面向控制台或背向控制台）来调节颈牵所需角度。

·如需热疗，将颈椎加热带围在脖子上，此时机器默认37℃，可再按“+”或“—”键选取合适的温度。如不需热疗，按一次“热疗开关”键，热疗功能关闭。

·按“牵引”键，颈椎可进行自动化工作。

·当牵引力达到设定值后，自动停止；当低于设定值的80%时，自动补偿；当超过设定值的1 0%时， 牵引力会自动回到设定值， 起到保护的功能。牵引完毕后，设备发出“嘀…嘀…”声，牵引松弛，摘下牵引带和加垫，稍休息一会儿即可。

3、加热操作

在相应牵引模式下，即在腰椎牵引模式下，设定腰椎加热；在颈椎牵引模式下，设定颈椎加热。

1）开机时，设备自动选择加热，此时加热温度默认为37℃。

2）如需调整温度，按“+”或“-”键，可在20-60℃范围内任意设定加热温度。

4、“存储”键和“读取”键的使用

·“存储”：当光标移动至“病例储存”，此时按数字（0—9）键可设定病历号（1，2,3···20），再按一次“存储”键，当前的数据存储在相应的“病历号”。      例如：设定好牵引参数后，当光标移动至“病例储存”时，输入数字“5”后，按“存储”键，当前设定好牵引参数就存储在相应的“病历号”  “5”中。存储其它“病历号”依次类推。

·“读取”：当光标移动至“病例储存”时，此时输入数字（1或2或3···20），再按一次“读取”键，可读取相应“病历号（1，2，3···20）”中已存储的数据。     例如：当光标移动至“病例储存”时，输入数字“5”后，按“读取”键，可读出病历号“5”存储在电脑板上对应的牵引数据。按“牵引”键既可牵引。  ·  “存储”和“读取”功能，只适用于腰椎牵引，不适用于颈椎牵引功能。



注意事项

“牵引”前，首先检查“手持式急退控制器”的功能是否正常

1、牵引床接地端子必须可靠接地；

2、由专业技术人员、医生负责操作使用；

3、使用时电压不能低于1 98V或高于242V， 否则须加装2kVA的稳压电源；

4、首次牵引时，牵引力不宜过大，应由小至大；

5、升降床面严禁坐人或放置其他重物；

6、做颈椎牵引时， 检查钢丝绳应在轮槽内；

7、牵引时患者必须手持急退控制器，若感到牵引力过大，按下“急退”键，即可迅速解除牵引力；

8、本牵引床不要在强电磁辐射的地方使用。

9、电源线要放置在其它物品碾压或挤压不到的地方，以防发生触电或短路的危险。

1 0、当意外断电情况下， 立即解开牵引带， 解除牵引力。

11、本机不宜在阳光下曝晒，不能放在有蒸汽、潮湿及有腐蚀性气体的环境内， 以免造成电子系统受损失灵；颈椎牵引时还应注意：

1）调整好牵引带的松紧度，避免压迫喉部及颈动脉。

2）两侧悬带要等长，以保证作用力平衡。

3）牵引时病人出现头痛、头胀等不适反应时，遵医嘱处理。

腰椎牵引时还应注意：

1）向病人做好解释，消除病人的紧张情绪，牵引时不要屏气或用力对抗。

2）胸部牵引带和腰部牵引带扎紧时松紧要适度， 两侧牵引绳索拉紧度要一致。



维护保养

1、牵引床工作环境温度5℃—40℃。

2、各部位应保持清洁，可用毛巾蘸清水擦拭表面（必须切断电源操作），颈椎牵引带可以拆下在清水中清洗。

3、停止工作时，切断电源。

4、出现故障时，要请经过专业培训的维修人员维修，需要本厂提供服务时请及时与经销商或本厂服务部联系， 切不可随意拆修。

5、更换保险的时候，一定要先切掉电源后再换上同型号的保险管。

6、更换电热垫、电动推杆及其它电气部件时，要用本厂提供的相应配件。
